固态继电器(SOLIDSTATERELAYS,以下简写成“SSR”),是一种全部由固态电子元件组成的新型无触点开关器件,它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性,可达到无触点无火花地接通和断开电路的目的,因此又被称为“无触点开关”。固态继电器是一种四端有源器件,其中两个端子为输入控制端,另外两端为输出受控端.它既有放大驱动作用,又有隔离作用,很适合驱动大功率开关式执行机构,较之电磁继电器可靠性更高,且无触点、寿命长、速度快,对外界的干扰也小,已被得到广应用。
SSR按使用场合可以分成交流型和直流型两大类,它们分别在交流或直流电源上做负载的开关,不能混用。下面以交流型的SSR为例来说明它的工作原理,图1是它的工作原理框图,图1中的部件①~④构成交流SSR的主体,从整体上看,SSR只有两个输入端(A和B)及两个输出端(C和D),是一种四端器件 。
工作时只要在A、B上加上一定的控制信号,就可以控制C、D两端之间的“通”和“断”,实现“开关”的功能,其中耦合电路的功能是为A、B端输入的控制信号提供一个输入/输出端之间的通道,但又在电气上断开SSR中输入端和输出端之间的(电)联系,以防止输出端对输入端的影响,耦合电路用的元件是“光耦合器”,它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高;由于输入端的负载是发光二极管,这使SSR的输入端很容易做到与输入信号电平相匹配,在使用时可直接与计算机输出接口相接,即受“1”与“0”的逻辑电平控制。触发电路的功能是产生合乎要求的触发信号,驱动开关电路④工作,但由于开关电路在不加特殊控制电路时,将产生射频干扰并以高次谐波或尖峰等污染电网,为此特设“过零控制电路”。所谓“过零”是指,当加入控制信号,交流电压过零时,SSR即为通态;而当断开控制信号后,SSR要等待交流电的正半周与负半周的交界点(零电位)时,SSR才为断态。这种设计能防止高次谐波的干扰和对电网的污染。吸收电路是为防止从电源中传来的尖峰、浪涌(电压)对开关器件双向可控硅管的冲击和干扰(甚至误动作)而设计的,一般是用“R-C”串联吸收电路或非线性电阻(压敏电阻器) 。
万用表又称为复用表、多用表、三用表、繁用表等,是电力电子等部门不可缺少的测量仪表,一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)等。
万用表不仅可以用来测量被测量物体的电阻,交直流电压还可以测量直流电压。甚至有的万用表还可以测量晶体管的主要参数以及电容器的电容量等。充分熟练掌握万用表的使用方法是电子技术的最基本技能之一。常见的万用表有指针式万用表和数字式万用表。指针式多用表是一表头为核心部件的多功能测量仪表,测量值由表头指针指示读取。数字式万用表的测量值由液晶显示屏直接以数字的形式显示,读取方便,有些还带有语音提示功能。万用表是公用一个表头,集电压表、电流表和欧姆表于一体的仪表。
万用表的直流电流档是多量程的直流电压表。表头并联闭路式分压电阻即可扩大其电压量程。万用表的直流电压档是多量程的直流电压表。表头串联分压电阻即可扩大其电压量程。分压电阻不同,相应的量程也不同。万用表的表头为磁电系测量机构,它只能通过直流,利用二极管将交流变为直流,从而实现交流电的测量。
万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。当微小电流通过表头,就会有电流指示。但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。
检测固态继电器时,将万用表置于“Rx1K”档,分别检测其输入部分和输出部分。
1、检测输入部分

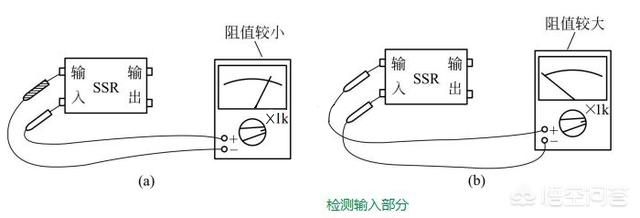

检测固态继电器输入部分如下图所示,用万用表测量固态继电器输入端两引脚之间的正反向电阻,其正向阻值较小,反向阻值较大。
2、检测输出部分

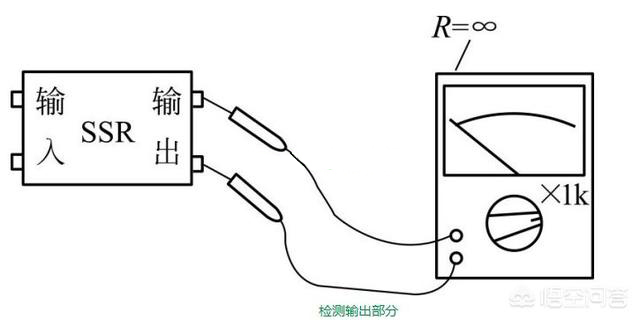

检测固态继电器输出部分如下图所示,用万用表测量固态继电器输出端两引脚之间的正、反向电阻,均应为无穷大。
3、动态检测固态继电器

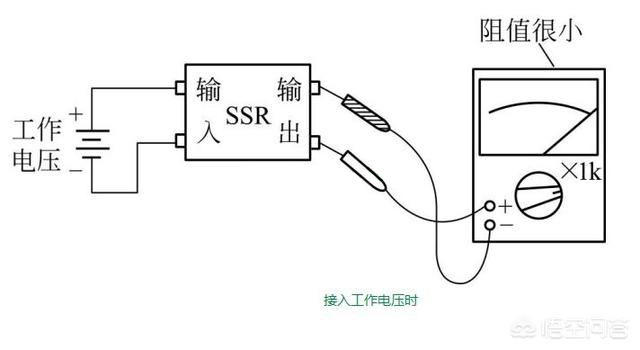

在上一步检测的基础上,给固态继电器输入端接入规定的工作电压,这时固态继电器输出端两引脚之间应该导通,万用表表针指示阻值很小。断开固态继电器输入端的工作电压后,其输出端两引脚之间应截止,万用表表针指示为无穷大。
固态继电器已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械,遥控系统、工业自动化装置;信号灯、调光、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。交流固态继电器按开关方式分有电压过零导通型(简称过零型)和随机导通型(简称随机型),按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅反并联型(增强型),按安装方式分有印刷线路板上用的针插式(自然冷却,不必带散热器)和固定在金属底板上的装置式(靠散热器冷却),另外输入端又有宽范围输入(DC3~32V)的恒流源型和串电阻限流型等。
SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
在输入端施加合适的控制信号IN时,P型SSR立即导通。当IN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。Z型SSR内部包括过零检测电路,在施加输入信号IN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。北京灵通电子公司的SSR由于采用输出器件不同,有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。这个电压将通过双向可控硅内部的结电容,正反馈到栅极。如果超过双向可控硅换向dv/dt指标(典型值10V/ s,将引起换向恢复时间长甚至失败。单向可控硅(增强型SSR)由于处在单极性工作状态,此时只受静态电压上升率所限制(典型值200V/ s),因此 增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了5~20倍。由于采用两只大功率单向可控硅反并联,改变了电流分配和导热条件,提高了SSR输出功率。增强型SSR在大功率应用场合,无论是感性负载还是阻性负载,耐电压、耐电流冲击及产品的可靠性,均超过普通固态继电器。
