施耐德断路器常见故障及解决方法

2022-05-28

       断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器,高低压界线划分比较模糊,一般将3kV以上的称为高压电器。

       断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。已获得了广的应用。

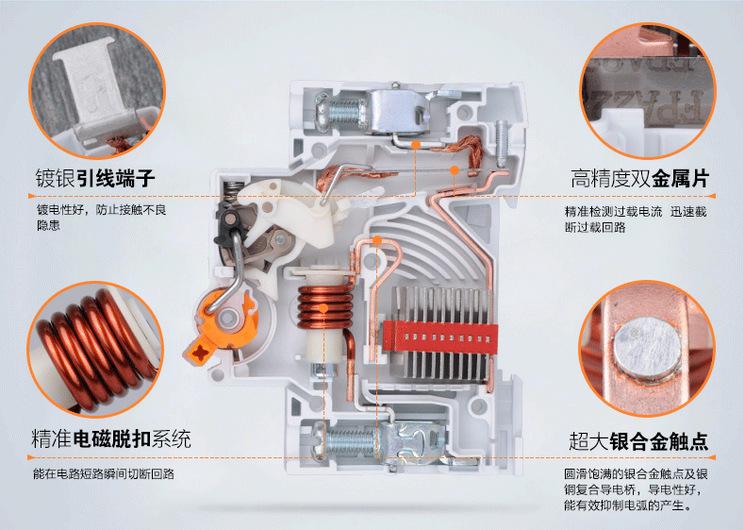

       电的产生、输送、使用中,配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备,低压断路器则是一种使用量大面广的电器。断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

      当短路时,大电流(一般10至12倍)产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动作(电流越大,动作时间越短)。有电子型的,使用互感器采集各相电流大小,与设定值比较,当电流异常时微处理器发出信号,使电子脱扣器带动操作机构动作。断路器的作用是切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行。而高压断路器要开断1500V,电流为1500-2000A的电弧,这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。

       吹弧熄弧的原理主要是冷却电弧减弱热游离,另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散,同时把弧隙中的带电粒子吹散,迅速恢复介质的绝缘强度。

施耐德小型断路器iC65

MRO工业品

◆产品概述:施耐德主要生产电气元件。广州市广镒机电有限公司致力于施耐德在中国华南区的分销推广。施耐德热销:断路器、中压开关成套设备、隔离开关、传感器、信号灯柱、PLC、按钮开关、电源变压器、变频器等,欢迎选购!

◆产品详情:
产品标准 IEC60898-1/GB10963.1。
产品认证 CCC CE。
产品极数 1,2,3,4。
脱扣曲线 B/C/D。
分断能力 6/10/15kA。
额定电流 1~63A。
防护等级IP20B(端子) ,IP40(安装在配电箱中)。
使用环境温度 -35˚C~+70˚C。
储存环境温度 -40˚C~+85˚C。
双锁固定夹结构。
齐全的电气附件,可实现断路器状态的远程指示: 分断/闭合/故障脱扣。
“上进下出”或“下进上出”的接线方式。


型号:

施耐德小型断路器iC65 、施耐德小型断路器iC60L MA 、施耐德小型断路器iDPN 、施耐德小型断路器iDPNK2 。

◆温馨提示:更多关于施耐德的产品信息(价格、货期)请咨询我司销售工程师。

       施耐德断路器维修常见问题及解决办法,分闸后立即合闸分闸后立即合闸主要是在合闸终了时,,因合闸铁芯或合闸一级阀杆没有完全复位,致使钢球不能完全复位,使合闸油路没有封住。此主要原因多为手动时将合闸动铁芯的撞杆撞弯,因撞头松动造成卡滞而引起,只要拆下动铁芯,将其校正好,复装时保证铁芯在各个位置都不卡滞便可。合闸后立即分闸合闸后立即分闸常见的主要原因是分闸动铁芯或一级分闸阀杆在某个位置被卡,致使分闸钢球不能完全复位,或合闸保持阀逆止钢球不能完全复位。油泵频繁启动打压油泵频繁启动打压又分为分闸位置频繁启动打压;合闸位置频繁启动打压;分、合闸位置频繁启动打压。产生的原因主要就是外泄漏和内泄漏。

       一般来说, 都是因为接头和端口密封不严;密封件密封不严;分、合闸阀和放油阀密封不严等所引起的。具体处理方法就是拆下检查,修理后研磨及更换接头或密封圈。液压操作机构的泄漏对液压机构,泄漏会引起短时频繁启泵打压或补压时间过长,阀体大量内渗油会造成失压故障,液压油进入储压筒氮气侧会造成压力异常升高等,这会影响SF6断路器安全运行。液压操作机构的各种故障,除压力检测装置及压力组件损坏或异常造成油压异常。在测量前把被检处周围的SF6气体吹拂掉,然后用检漏仪探头离被测点1 ~2mm缓缓移动,正常情况下检漏仪上的指针在稳定状态下不动,如检漏仪指针不稳定,且认为是残留气体,可吹风驱赶1h 后继续测量。

       开关拒合与拒分当发出分合闸指令,断路器拒绝动作。主要原因有辅助开关转换不良;电磁铁线圈弓|线断开或接触不良;一级阀顶杆弯曲、卡死;油压过低,电动闭锁;合闸阀保持回路大量泄漏;分闸球阀未关闭;单向阀关闭不严保持油路不通,后分;工作缸拉毛、卡死;传动系统卡死。分闸后立即合闸,分闸后立即合闸主要是在合闸终了时,因合闸铁芯或合闸一级阀杆没有完全复位,致使钢球不能完全复位,使合闸油路没有封住。断路器分闸后机构未复归到预合位置。跳闸机构脱扣。合闸电磁铁动作电压过高,使挂钩未能挂住。分闸连杆未复归。机构卡死,连接部分轴销脱落,使机构空合。有时断路器合闸时多次连续做分合动作,此时系开关的辅助常闭接点打开过早。“拒分”故障的判断与处理断路器的拒分对系统安全运行威胁很大,当设备发生故障时,断路器拒动,将会使电气设备烧坏或越级跳闸而引起电源断路器跳闸,使变配电所母线电压消失,造成大面积停电。对“拒分”故障的处理方法如下:根据事故现象,判断是否属断路器"拒分”事故。当出现表记全盘摆动,电压表指示值显著降低,回路光字牌亮,信号掉牌显示保护动作,则说明断路器拒绝分闸。确定断路器故障后,应立即手动拉闸。当尚未判明故障断路器之前而主变压器电源总断路器电流表指示值碰足,异常声响强烈,应先拉开电源总断路器,以防烧坏主变压器。则很可能是电气故障引起"拒分”。

       常见的电气和机械方面的故障分别有电气方面原因有:控制回路熔断器熔断或跳闸回路各元件如控制开关触点、断路器操动机构辅助触点防跳继电器和继电保护跳闸回路等接触不良;跳闸回路断线或跳闸线圈烧坏;继电保护整定值不正确;直流电压过低,低于额定电压的80%以下。机械方面原因有:跳闸铁芯动作冲击力不足,说明铁芯可能卡涩或跳闸铁芯脱落;触头发生焊接或机械卡涩,传动部分故障(如销子脱落等。"误分” 故障的判断和处理如果断路器自动跳闸而继电保护未动作,且在跳闸时系统无短路或其他异常现象,则说明断路器“误分”。对“误分”的判断和处理一般分以下三步进行。 根据事故现象的特征,即在断路器跳闸前表计、信号指示正常,跳闸后,绿灯连续闪光,红灯熄灭,该断路器回路的电流表及有功、无功表指示为零,则可判定属”误分”。检查是否属于因人员误碰、误操作,或受机械外力振动而引起的“误分”,此时应排除开关故障原因,立即送电。若因为电气或机械部分故障而不能立即送电,故灭弧是高压断路器必须解决的问题。吹弧熄弧的原理主要是冷却电弧减弱热游离,另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散,同时把弧隙中的带电粒子吹散,迅速恢复介质的绝缘强度。低压断路器也称为自动空气开关,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、 热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。低压断路器具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、 分断能力高、操作方便、安全等优点,所以被广应用。该断路器能广适用于电站、厂、矿山和现代高层建筑,特别是智能楼宇中的配电系统一,断路器跳闸, 重新合闸失败首先确定断路器是否为非事故跳闸,非事故跳闸系指未发生短路和过载故障而跳闸。断路器不能合闸的原因较多,首先要确定是线路短路和过载原因弓|起的跳闸,还是断路器自身或控制回路有故障。按如下步骤确定故障原因,首先观察一次线路有无被烧黑、烧烂的导线和接点,闻有无异味,低压柜内有关的二次控制回路有无故障。如发现故障点,排除后即可正常运行;如没有发现明显故障点,在无负载情况下断路器合闸,此时如断路器脱扣仍不能投入运行,则断路器本身存在故障;如断路器合闸,则断路器本身无故障。则依次检测个分支线路故障。
