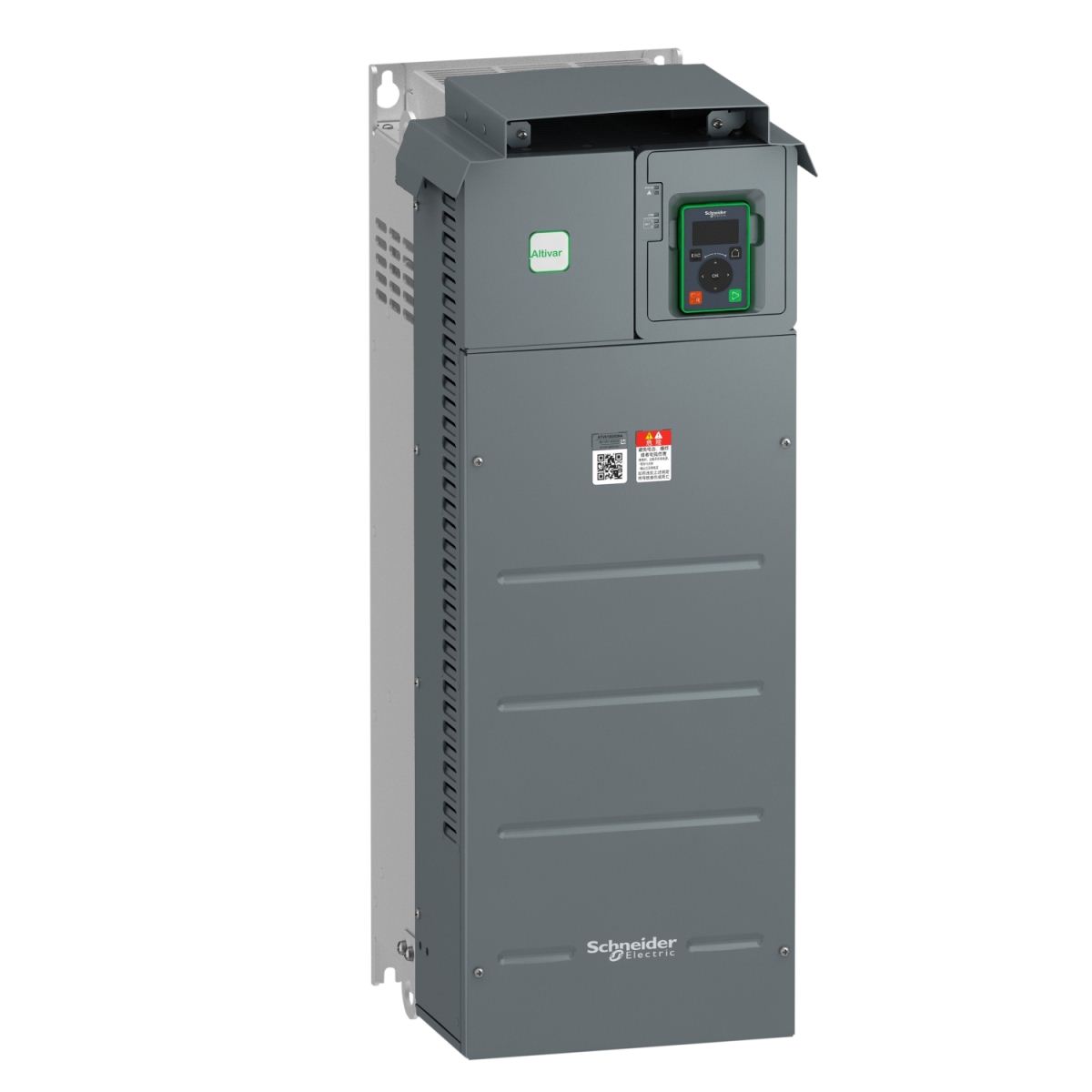

一般负载应用变频器，功率为0.75至160kW
属于 Easy Series
ATV610 变频器适用于功率范围0.75 至160kW 的380~415V 的三相异步电机。可广泛应用于标准负载控制系统。符合IEC/EN 61800-3，IEC/EN 61000-4，IEC/EN60721-3，IEC/EN 61800-5-1 等国际标准。
[Q&A]ATV610D30N4变频器的功率范围？
问题描述:
ATV610D30N4变频器的功率范围？
所属产品线:
ATV610变频器
解决方法:
ATV610D30N4变频器输入电源电压交流三相380V至415V，重载应用时功率22kW，标准负载应用时功率30kW。
适用于重载的变频器有哪一些系列？
问题描述:
适用于重载的变频器有哪一些系列？
所属产品线:
ATV610变频器 , ATV御程系列ATV600
解决方法:
轻载ND：是一般负载应用，电机过载时的电流能达到额定电流的1.1倍；
重载HD：是重载应用，电机过载时的电流能达到额定电流的1.5倍。
我公司常用变频器中，分轻重选型的有御程系列：ATV600与ATV900系列
举例：
1.下表是ATV600变频器选型表截取图，ATV630D55N4用于轻载对应55KW电机，用于重载对应45KW电机，再比较电机额定电流值，一定要小于或者等于变频器额定电流值。
2.下表是ATV610变频器选型表截取图，ATV610D55N4用于轻载对应55KW电机，用于重载对应45KW电机，再比较电机额定电流值，一定要小于或者等于变频器最大持续输出电流。
主要信息
|
产品系列
|
Easy Altivar 610
|
|
产品类型
|
变频器
|
|
应用领域
|
风扇，泵，压缩机，传送带
|
|
产品短名
|
ATV610
|
|
变量
|
标准版本
|
|
产品功能
|
异步电机
|
|
安装类型
|
柜装
|
|
EMC 滤波器
|
集成的 符合 EN/IEC 61800-3 category C4 和 50 m 最长电机电缆
|
|
IP 保护等级
|
IP20
|
|
冷却方式
|
强制通风
|
|
供电频率
|
50...60 Hz +/-5 %
|
|
网络相数
|
3 phases
|
|
额定电源电压 [Us]
|
380...460 V - 15...10 %
|
|
电动机功率 (kW)
|
75 kW for normal duty
55 kW 适用 重载
|
|
电机功率
|
100 hp for normal duty
75 hp 适用 重载
|
|
线路电流
|
147.9 A 在…上 380 V (标准负载)
130.2 A 在…上 460 V (标准负载)
115.8 A 在…上 380 V (重载)
101.7 A 在…上 460 V (重载)
|
|
预期线路Isc
|
22 kA
|
|
视在功率
|
103.7 kVA 在…上 460 V (标准负载)
81.0 kVA 在…上 460 V (重载)
|
|
连续输出电流
|
145 A 在…上 2.5 kHz 适用 标准负载
106 A 在…上 2.5 kHz 适用 重载
|
|
最大瞬变电流
|
160 A 在 60 s (标准负载)
159 A 在 60 s (重载)
|
|
异步电机控制配置文件
|
标准恒转矩
优化转矩模式
标准变转矩
|
|
输出频率
|
0.0001…0.5 kHz
|
|
额定开关频率
|
2.5 kHz
|
|
开关频率
|
1...8 kHz adjustable
|
|
number of preset speeds
|
16个预置速度
|
|
通讯端口协议
|
Modbus 串行
|
|
选项卡
|
卡槽A: 通信卡, Profibus DP V1
卡槽A: 逻辑或模拟I/O扩展卡
卡槽A: 继电器输出卡
|
