Fluke 1621 是一款简单易用的接地测试仪。 对于接地电阻测试场合，1621 是检测可靠接地连接线路的第一道防线。 装置采用多种基本的接地测试方法，其中包括三极电压降测试法及两极接地电阻测试法。 它的尺寸轻巧方便，拥有结实的皮套以及清晰的宽大 LCD 显示屏，使之成为大多数电气接地工作场合的理想现场接地测试仪。 Fluke 1621 拥有简单的用户界面和直观易用的功能，是一款电气承包商、设备测试工程人员和接地专业人士不可多得的手持式接地测试工具。
特点：
1、三极电压降接地测试法进行基本的测量
2、两极电阻测量法提供更多的功能
3、单键操作，轻松捕获数值
4、自动“信噪”电压检测功能可确保精确的测量
5、危险电压警告功能提供更高的用户保护级别
6、大屏幕背光显示屏便于清晰地读取和记录数据
7、结实耐用的皮套，设计用于苛刻的工作环境
8、小巧紧凑，方便携带
9、测量结果超过设定的限制值时立即发出警告（如果使用可调的限制设置）
10、600 V II 类
技术指标：
|
常规技术指标 |
|
测量功能 |
|
|
基本误差 |
|
|
测量速率 |
|
|
电池 |
|
|
电池电量状态 |
|
|
如果电压低于 6.5 V，则会显示 LO-BAT（低电量） |
|
|
电压 |
|
H/C2 和 E/C1 接头之间: |
最大 250 Veff（有效电压） |
|
S/P2 和 E/C1 接头之间: |
最大 250 Veff |
|
|
气候类别 |
|
|
VDE/VDI 3540 RZ（符合 KWG，每个 DIN 40040，4/87） |
|
|
温度性能 |
|
工作: |
-10 °C 至 +50 °C（+14 °F 至 +122 °F） |
|
操作: |
0 °C 至 +35 °C（+32 °F 至 +95 °F） |
|
存储: |
-20 °C 至 +60 °C（+68 °F 至 +140 °F） |
|
参考: |
+23 °C ± 2 °C (+73 °F ± 4 °F) |
|
|
温度系数 |
|
|
安全 |
|
|
IEC/EN 61010-1，600 V，II 类，2 级污染 |
|
|
尺寸 |
|
|
113 毫米 x 54 毫米 x 216 毫米（(4.5 英寸 x 2.1 英寸 x 8.5 英寸），包括护套 |
|
|
重量 |
|
|
850 克（1.9 磅），包括标准附件，体积约 600 立方厘米 |
|
|
注: |
|
|
如果不使用测试仪，或需要长期存放，请卸下电池并与测试仪分开存放，以免电池泄露对测试仪造成损害。 |
|
|
注: |
|
|
测试仪的 4 个温度范围符合欧洲安全标准要求；通过使用温度系数来计算工作环境温度下的准确度，仪器可在整个温度范围内正常工作。 |
|
|
电气技术指标 |
|
最大偏差: |
|
E1 影响因素 |
位置 |
|
E1 偏差影响 |
0% |
|
E2 影响因素 |
电压 |
|
E2 偏差影响 |
0% |
|
E3 影响因素 |
温度 E3 |
|
E3 偏差影响 |
2.3 % |
|
E4 影响因素 |
串行干扰电压 (20 V) |
|
E4 偏差影响 |
0.6 % |
|
E5 影响因素 |
探针和辅助探针电阻 |
|
E5 偏差影响 |
10% |
|
|
测试电压 |
|
|
保护等级 |
|
|
电磁兼容性 |
|
|
辐射: EC/EN 61326，B 类 |
|
|
抗扰: IEC/EN 61326，附录 C |
|
|
RE 电阻测量 |
|
测量方法 |
使用改进的串扰衰减方法进行电流-电压测量，无需补偿导线电阻测量，使用探针（三极）或不使用探针（两极），符合 IEC/EN 61557-5 标准 |
|
开放电路电压 |
23 至 24 V ac |
|
短路电流 |
> 50 mA ac |
|
测量频率 |
128 Hz |
|
最大许可过载 |
250 Veff |
|
|
测量时间 |
|
|
限制输入 |
|
|
即使测试仪关闭，仍会保留设定值（如果电池电量充足） |
|
|
自动切换分辨率 |
|
RH |
< 7 kΩ |
|
分辨率 |
0.01 Ω |
|
RH |
< 50 kΩ |
|
分辨率 |
0.1 Ω |
|
RH |
> 50 kΩ |
|
分辨率 |
1 Ω |
|
|
干扰直流和交流电压显示 |
|
最大电压 |
30 Veff |
|
共模抑制 |
> 80 dB，50 Hz 和 60 Hz |
|
Ri |
680 kΩ |
|
测量误差 |
对于纯交流电和直流电信号，< 10 % |
|
|

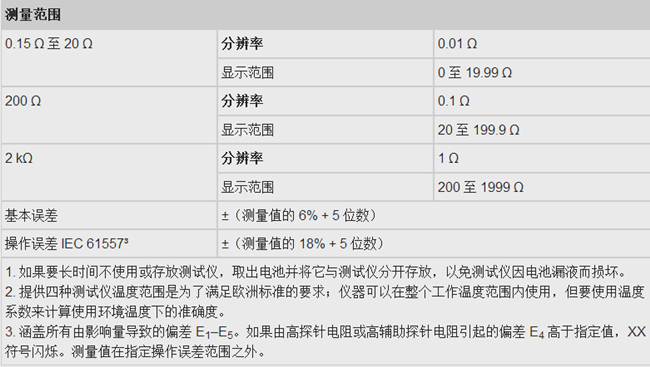

量程 |
|
0.15 Ω 至 20 Ω |
|
分辨率 |
0.01 Ω |
|
显示范围 |
0 至 19.99 Ω |
|
|
200 Ω |
|
分辨率 |
0.1 Ω |
|
显示范围 |
20 至 199.9 Ω |
|
|
2 kΩ |
|
分辨率 |
1 Ω |
|
显示范围 |
200 至 1999 Ω |
|
|
基本误差 |
|
|
操作误差 IEC 61557 |
|
|
注: |
|
|
[1] 包括影响因素 E1-E5 造成的所有偏差。
如果高探针或辅助探针电阻造成的偏差 E4 高于指定值，即会闪烁。
测量值不在指定的操作误差范围内。 |
|
|
|
|
|
|
型号名称 |
描述 |
|
Fluke 1621 |
接地电阻测试仪
1621 包括:
-
两条带鳄鱼夹的测试线，2 米（6 英尺）
-
一个电池，9 V 碱性 (LR61)
-
一个护套，黄色
|
|
|
电缆和硬件 |
|
电缆盘（25M 绿色电线） |
接地电缆盘 (25 m (81.25 ft)) |
|
电缆盘（25M 蓝色电线） |
接地电缆盘 (25 m (81.25 ft)) |
|
电缆盘（50M 红色电线） |
接地电缆盘 (50 m (162.5 ft)) |
|
GEO CABLE-REEL 25M |
接地电线卷 25 米电线 |
|
GEO CABLE-REEL 50M |
接地电线卷 50 米电线 |
|
附件套件 |
|
ES-162P3-2 |
用于三极测量的地桩装置 |
