三相异步电机六根线几根火线

2021-04-14

首先知道电机为何要六根线连接?象这种情况应该是功率大于30KW的电机设备。正常电机是三相电力驱动就能满足电动机启动运行条件,为何要六根饯连接启动呢?问题来了,大于30KW的电机启动电流大会冲击供电系统网。所以不能直接启动只能用软启动方式来启动电机。软启动有三种,一、最好的启动方式变频器。启动时平滑,电流不会突显变化。这个瞬间还节能,无论对电网、机械、电机本身都是很理想的方式。这个方式不需要六根线,只需要三根就可以。二、星三角启动。这个启动方式就需要六根线,一路A线启动时为星角启动与另一路B线共同实现。待电机达到可正常运行速度的条件转为三角动A线断开,启动完成。这个过程需要三个交流接触器,为途述过程设A1、A2为星角软启动,B1为正常运行。还有一个时间继电器,就是在软启动到达正常运行需要一个时间过程。一般选8~10s,电机接线盒内就有六个接线端子。国家标准示线一般上面三根线为电机的末端,下线端为电机的首端。A1接电机盒上线端子,A2接下线端子,A2接触器出端短路连接,B2接触器出端接A2的输入端。启动过程:

按下启动钮A1、A2吸合,待时间达到A1、A2断开,B1吸合。

有两种接法分别是星型接法和三角形接法

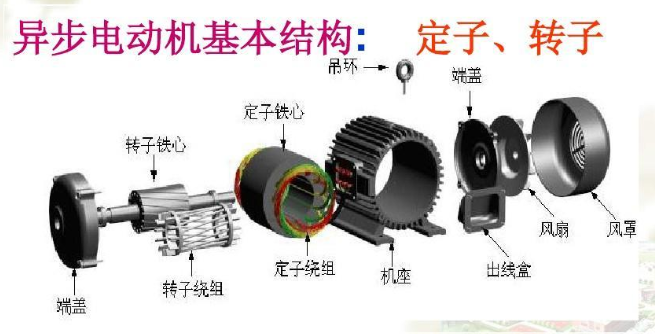

三相电机里面是三个一模一样的绕组,每个绕组分别引出头尾两根线,所以一定是六根线

用万用表协助找出六根线对应的三组绕组线

善如A1 A2B1B2C1C2 (A1A2代表同一个绕组的两根线,其他以此类推)

星型接法,(推荐接法)把A1B1C1三个线并联一起,也就是用接线柱金属片一字并联然后其他三个头A2B2C2接三相电源

三角形接法就是把三组线串在—起取接头点为电源输入

把A1C1并联A2B1并联B2C2并联然后电源从他们并联头接入,不过这种接法对电机功率设计和散热设计要求大,所以少用!

14.25.36,为同相,用表量是通的,电阻很小,功率与电阻值成反比,123接电源线,456短接,为星形接法,16.24.35.连接,123接电源线,为三角形接法。还有双星形转三角形接法,需要用三只接触器转换,还有九个头的延边接法。

1.4千瓦以下用星形接法。电机绕组缠完后接线端口是“日”字形,你可以把同一侧的三根线直接连接。另—侧三根分别接电源的三根相线。

2.4千瓦以上用三角形接法。电机绕组缠完后接线端口是“日”字形,六根线会有1.2.3.4.5.6.的标号,一般1.2.3号接电源侧,用万用表,测量出1号相通的另一个线号放电机接线端子的U1和U2。2号相通的只一个线号放v1和v2,3号相通的另一个线号放W1和W2。接完后用连接片竖着连接起来。

我讲的比较简单,实际操作—次就会明白了。

正常的三相电机都是三个线圈,六个接线头,按照图中的接法,就可以实现星接或者是角接,其中虚线部分就是连接方式,有点儿电工基础的人,一看图就应该知道。

值得一提的是,一般在380伏的三相电机中,虚线部分一般都在接线盒当中通过连接片实现的,对于高压电机,虚线部分—般都是在线圈端部直接连接好的,引出线只有三根。
