编码器（encoder）是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。按照读出方式编码器可以分为接触式和非接触式两种；按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。
按照编码器支持的分辨率可以把编码器分成标清编码器、高清编码器、全高清编码器，分辨率越高帧率越高视频就越清楚。
1、编码器的分辨率是什么意思
编码器的分辨率是指编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
按照编码器支持的分辨率可以把编码器分成标清编码器(720X480及以下，PAL制帧率最高为50， NTSC制帧率最高为60)，高清编码器(1280X720及以下PAL制帧率最高为50， 1920X1080PAL制帧率最高为25)，全高清编码器(1920X1080PAL制帧率最高为50，NTSC制帧率最高为60)，分辨率越高帧率越高视频就越清楚。拓扑威视编码器实现全高清。
编码器(encoder)是将信号(如比特流)或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。按照读出方式编码器可以分为接触式和非接触式两种;按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。
2、编码器分辨率怎么算
编码器的分辨率比较常用的是增量式光电编码器，它的分辨率又称为线数，比如2500线4倍频，那么它的分辨率就是2500*4=10000个脉冲。
编码器的分辨率越高说明电机的最小刻度就越小，那么电机旋转的角位移也就越小，控制的精度也就越高。
3、编码器分辨率与脉冲数的关系

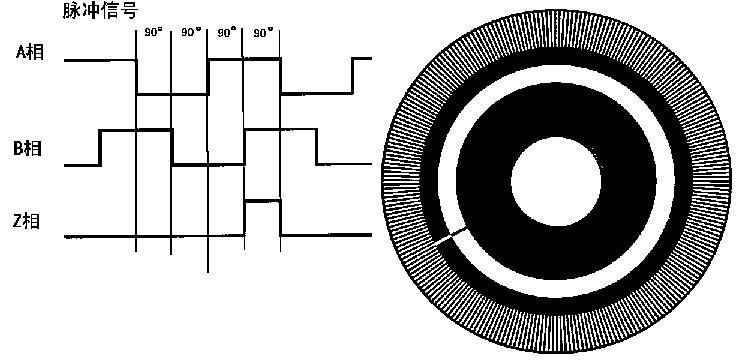

编码器中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取，获得四组正弦波信号组合成A、B、C、D，每个正弦波相差90度相位差(相对于一个周波为360度)，将C、D信号反向，叠加在A、B两相上，可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。
不管是线还是位，都要知道编码器转一圈输出多少脉冲。对于线的概念，常常在增量式编码器中见到，它把编码器的码盘分成2500(2500线)刻线，那码旋转一圈可以输出2500个脉冲。
◆产品概述：OMRON主要生产自动化产品。广州广镒致力于OMRON在华南区的分销推广。OMRON热销：角度编码器、行程开关、控制器、感应器、PLC模块、充填机主电机变频器等，欢迎选购！
◆产品详情： 更好的耐久性和使用方便性。
实现了IP65f的防滴·防油结构。
提高了轴承部的耐负载性能。
实现径向80N、轴向50N。
采用金属盘，从而实现了更高的耐冲击性。
通过PLC与凸轮定位组合，实现了最佳的角度控制。
电源电压：DC12V－10%～24V＋15% 脉冲(p-p)5%以下。
允许最高旋转速度为5,000r/min 。
环境温度范围 工作时：－10～+70℃ 保存时：－25～+85℃ (不结冰) 。
型号
OMRON角度编码器E6C3-AG5B 1024P/R
OMRON角度编码器E6C3-AG5B 360P/R
◆温馨提示：更多关于OMRON欧姆龙的产品信息（价格、货期）请咨询我司销售工程师。
广州市广镒机电有限公司
