压力变送器和压力表不同之处

2022-12-07

同样是测量压力的仪表,那么压力变送器和压力表不同点在那?

压力变送器和压力表不同之处

一、压力变送器

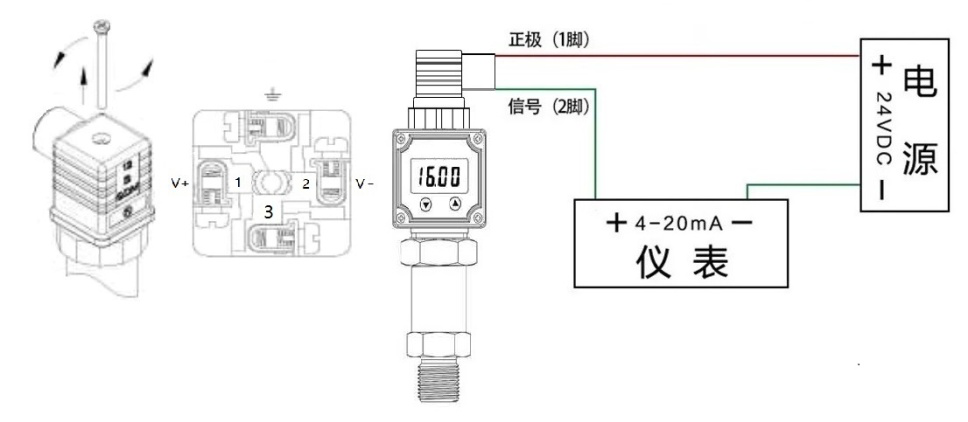

      压力变送器是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。压力变送器有电动式和气动式两大类。电动式的统一输出信号为0~10mA、4~20mA或1~5V等直流电信号。气动式的统一输出信号为20~100Pa的气体压力。压力变送器按不同的转换原理可分为力(力矩)平衡式、电容式、电感式、应变式和频率式等,下面简单介绍几种压力(差压)变送器的原理、结构、使用、检修和校验等知识。压力变送器的主要作用把压力信号传到电子设备,进而在计算机显示压力其原理大致是:将水压这种压力的力学信号转变成电流(4-20mA)这样的电子信号压力和电压或电流大小成线性关系,一般是正比关系。所以,变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室,低压室压力采用大气压或真空,作用在δ元(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节。

1、工作原理

       压力变送器感受压力的电器元件一般为电阻应变片,电阻应变片是一种将被测件上的压力转换成为一种电信号的敏感器件。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的黏合剂紧密地粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。

2、注意性能

1>使用被测介质广泛,可测油、水及与316不锈钢和304不锈钢兼容的糊状物,具有一定的防腐能力;

2>高准确度、高稳定性、选用进口原装传感器,线性好,温度稳定性高;

3>体积小、重量轻、安装、调试、使用方便;

4>不锈钢全封闭外壳,防水好;

5>压力传感器直接感测被测液位压力,不受介质起泡、沉积的影响。

二、压力表

       压力表是指以弹性元件为敏感元件,测量并指示高于环境压力的仪表。压力表的应用极为普遍,它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。尤其在工业过程控制与技术测量过程中,由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性,使得机械式压力表得到越来越广泛的应用。

1、工作原理

      压力表通过表内的敏感元件(波登管、膜盒、波纹管)的弹性形变,再由表内机芯的转换机构将压力形变传导至指针,引起指针转动来显示压力。

2、注意性能

1>仪表必须垂直:安装时应使用17mm扳手旋紧,不应强扭表壳;运输时应避免碰撞;

2>仪表使用宜在周围环境温度为-25~55℃;

3>使用工作环境振动频率<25HZ,振幅不大于1mm;

4>使用中因环境温度过高,仪表指示值不回零位或出现示值超差,可将表壳上部密封橡胶塞剪开,使仪表内腔与大气相通即可;

5>仪表使用范围,应在上限的1/3~2/3之间;

6>在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置;

7>仪表应经常进行检定(至少每三个月一次),如发现故障应及时修理;

8>仪表自出厂之日起,半年内若在正常保管使用条件下发现因制造质量不良失效或损坏时,由该公司负责修理或调换;

9>需用测量腐蚀性介质的仪表,在订货时应注明要求条件。

三、压力变送器和压力表的区别有

1、压力变送器校验所需的标准仪器精度要远远高于压力表所需的标准仪器精度。

2、压力表只需校验一对输入输出关系,而压力变送器可能需要校验输入与通讯数据的关系。

3、压力表校验必须有相应计量资质,压力变送器除生产厂和新建施工外一般不要求。

4、压力表精度差,没有输出,不可以用手操器,一般校验5个点,来回差不一样。而智能型压力变送器一般只要校验零点和满量程。

5、压力表输出为刻度指示,自身显示能力。压力变送器为电流输出,必须接相应精度等级的电流表显示。

6、压力变送器是自动化操控中使用的。安装在需求取压的管道上,把气体、液体等压力信号转变成规范的电流电压信号,以供应指示报警仪、记录仪、调节器等二次外表,进行丈量、指示和进程调节。

7、压力表也是直接装在管道上,直接指示管道中压力变化,不能输出工控信号,只能现场读数使用。
