隔离开关的运行与维护运行技术

2021-11-19

       隔离开关是一种没有灭弧装置的开关设备,主要用来断开无负荷电流的电路,隔离电源,在分闸状态时有明显的断开点,以保证其他电气设备的安全检修。在合闸状态时能可靠地通过正常负荷电流及短路故障电流。因它没有专门的灭弧装置,不能切断负荷电流及短路电流。因此,隔离开关只能在电路已被断路器断开的情况下才能进行操作,严禁带负荷操作,以免造成严重的设备和人身事故。只有电压互感器、避雷器、励磁电流不超过2A的空载变压器,电流不超过5A的空载线路,才能用隔离开关进行直接操作。


高压隔离开关—般可分为户外式和户内式两种。

       户外式高压隔离开关运行中,经常受到风雨、冰雪、灰尘的影响,工作环境较差。因此,对户外式隔离开关的要求较高,应具有防冰能力和较高的机械强度。在不同电压等级的系统中,均需使用隔离开关,所以隔离开关也有相应的电压等级。35KV及以上电压等级采用的隔离开关,一般均为三相联动型,操作方式可分为手动操作、电动操作、压缩空气操作和液压操作。隔离开关还可以用来作接地开关用。

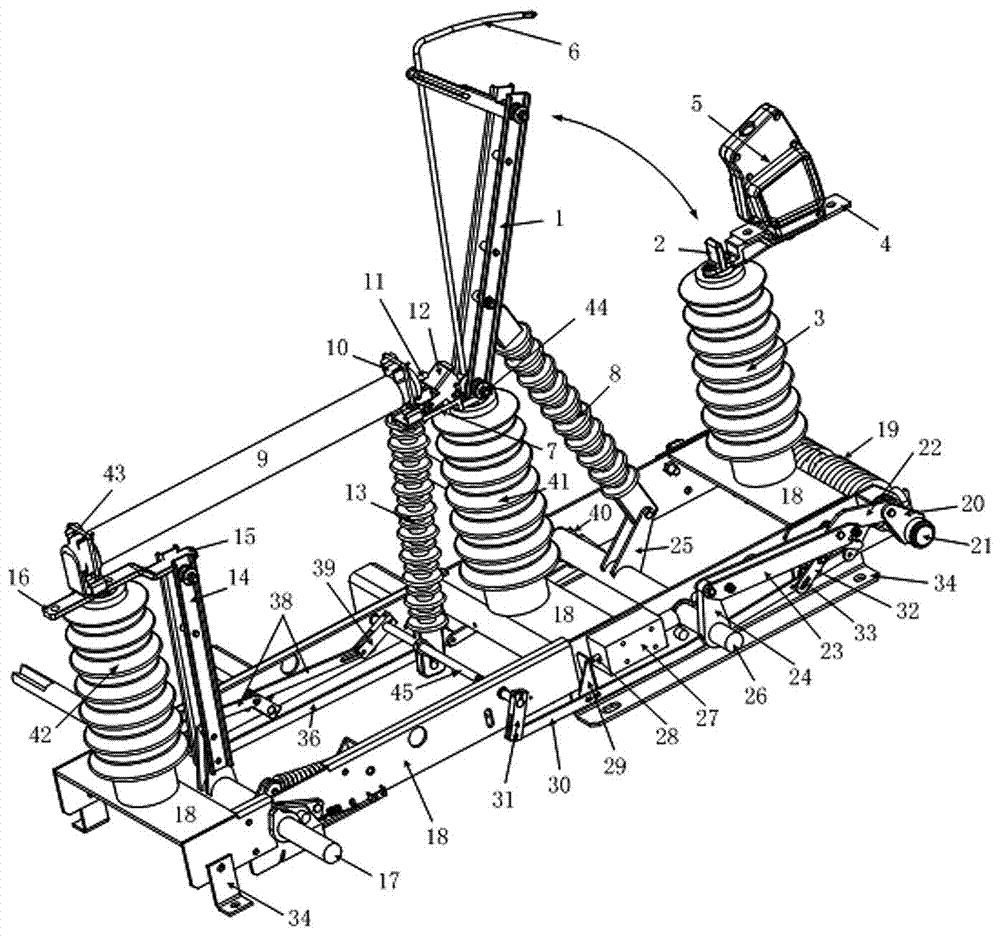

       10kV户外式隔离开关分为手动三相联动型和单相直接操作型

       户内式隔离开关,一般为三相联动型,手动操作,在成套配电装置内,装于断路器的母线侧和负荷侧或作为接地开关用。

应用:

       ①当隔离开关与断路器、接地开关配合使用时,或隔离开关本身具有接地功能时,应有机械联锁或电气联锁来保证正确的操作程序;

       ②合闸时,在确认断路器等开关设备处于分闸位置上,才能合上隔离开关,合闸动作快结束时,用力不宜太大,避免发生冲击;

       若单极隔离开关,合闸时应先合两边相,后合中间相;分闸时应先拉中间相,后拉两边相,操作时必须使用绝缘棒来操作;

       ③分闸时,在确认断路器等开关设备处于分闸位置,应缓慢操作,待主刀开关离开静触点时迅速拉开。操作完毕后,应保证隔离开关处于断开位置,并保持操作机构锁牢;

       ④用隔离开关来切断变压器空载电流、架空线路和电缆的充电电流、环路电流和小负荷电流时,应迅速进行分闸操作,以达到快速有效的火弧;

       ⑤送电时,应先合电源侧的隔离开关,后合负荷侧的隔离开关;断电时,顺序相反;

       ⑥隔离开关允许直接操作的项目:

       1)开、合电压互感器和避雷器回路;

       2)电压为35kV、长度为10km以内的无负荷运行的架空线路;

       3)电压为10kV,长度为5km以内的无负荷运行的电缆线路;

       4)电压为10kV以下,无负荷运行的变压器,其容量不超过320kVA;

      5)电压为35kV以下,无负荷运行的变压器,其容量不超过1000kVA;

      6)开、合母线和直接接在母线上的设备的电容电流;

      7)开、合变压器中性点的接地线,当中性点上接有消弧线圈时,只能在系统未发生短路故障时才允许操作;

      8)与断路器并联的旁路隔离开关,断路器处于合闸位置时,才能操作;

      9)开、合励磁电流不超过2A空载变压器和电容电流不超过5A的无负荷线路,对电压为20kV及以上时,必须使用三相联动隔离开关;

     10)用室外三相联动隔离开关,开、合电压为10kV及以下,电流为15A以下的负荷电流和不超过70A的环路均衡电流;

     11)严禁使用室内型三相联动隔离开关拉、合系统环路电流。

     ⑦错误操作隔离开关,造成带负荷拉、合隔离开关,应按下列规定处理:

      1)当错拉隔离开关,在切口发现电弧时应急速合上;若已拉开,不允许再合上,如果是单极隔离开关,操作—相后发现错拉,而其他两相不应继续操作,并将情况及时上报有关部门;

      2)当错合隔离开关时,无论是否造成事故,都不允许再拉开,因带负荷拉开隔离开关,将会引起三相弧光短路,并迅速报告有关部门,以便采取必要措施。

运行、维护:

      1、隔离开关运行:

      隔离开关应与配电装置同时进行正常巡视:

      1)检查隔离开关接触部分的温度是否过热;

      2)检查绝缘子有无破损、裂纹及放电痕迹,绝缘子在胶合处有无脱落迹象;

      3)检查10kV架空线路用单相隔离开关刀片锁紧装置是否完好。

      2、隔离开关维护项目:

      1)清扫瓷件表面的尘土,检查瓷件表面是否掉釉、破损,有无裂纹和闪络痕迹,绝缘子的铁、瓷结合部位是否牢固。若破损严重,应进行更换;

      2)用汽油擦净刀片、触点或触指上的油污,检查接触表面是否清洁,有无机械损伤、氧化和过热痕迹及扭曲、变形等现象;

      3)检查触点或刀片上的附件是否齐全,有无损坏;

      4)检查连接隔离开关和母线、断路器的引线是否牢固,有无过热现象;

      5)检查软连接部件有无折损、断股等现象;

      6)检查并清扫操作机构和传动部分,并加入适量的润滑油脂;

      7)检查传动部分与带电部分的距离是否符合要求;定位器和制动装置是否牢固,动作是否正确;

      8)检查隔离开关的底座是否良好,接地是杏可靠。

      3、防止隔离开关错误操作:

      1)在隔离开关和断路器之间应装设机械联锁,通常采用连杆机构来保证在断路器处于合闸位置时,使隔离开关无法分闸;

      2)利用油断路器操作机构上的辅助触点来控制电磁锁,使电磁锁能锁住隔离开关的操作把手,保证断路器未断开之前,隔离开关的操作把手不能操作;

      3)在隔离开关与断路器距离较远而采用机械联锁有困难时,可将隔离开关的锁用钥匙,存放在断路器处或在该断路器的控制开关操作把手上,只能在断路器分闸后,才能将钥匙取出打开与之相应的隔离开关,避免带负荷拉闸;

      4)在隔离开关操作机构处加装接地线的机械联锁装置,在接地线末拆除前,隔离开关无法进行合闸操作。

      5)检修时应仔细检查带有接地刀的隔离开关,确保主刀片与接地刀的机械联锁装置良好,在主刀片闭合时接地刃应先打开。
