630A断路器应该是额定工作电压400V的低压塑壳式断路器。在这个电压等级下分为框架断路器(ACB),塑壳断路器(MCCB)，微型断路器(MCB) 。

断路器有壳架电流，长延时整定电流，短延时整定电流及瞬时整定电流。

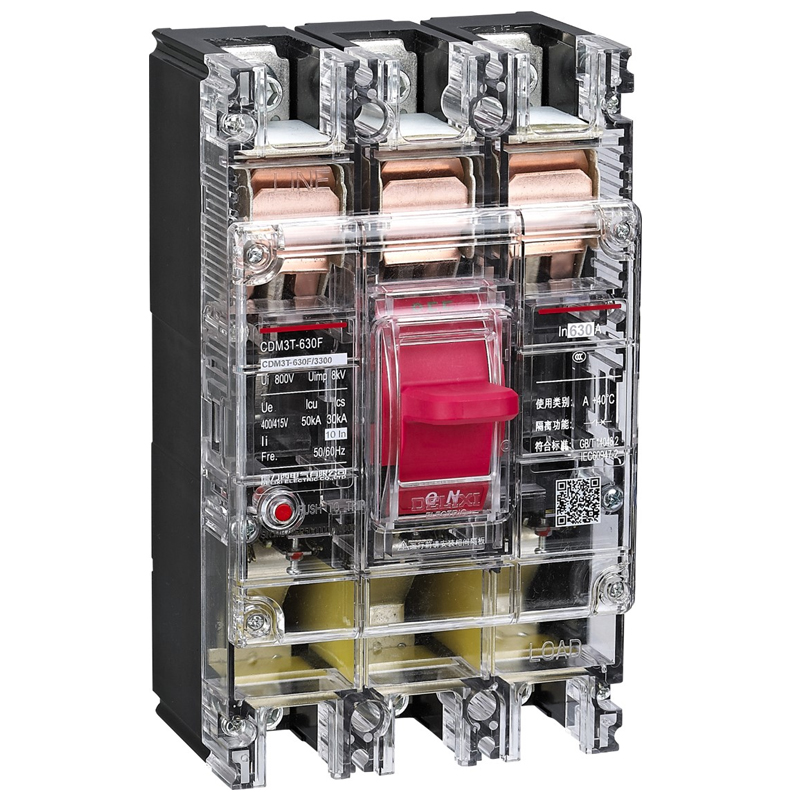

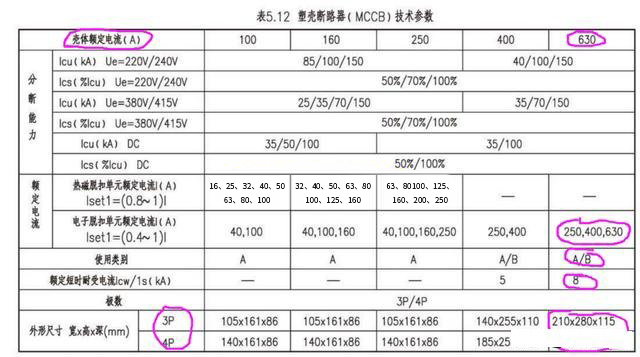

上图为塑壳断路器的参数指标，壳架电流为630A，其额定电流也就是长延时整定值可以是250A、400A、639A三种。

总闸跳闸而分闸不跳闸的原因是上下级的断路器不具有选择性。

低压配电线路发生短路、过负荷或接地故障时，既要保证可靠的分断故障电流，又要尽可能地缩小断电范围，这就是选择性。要达到选择性的要求，必须准确计算故障电流，恰当的选择断路器及其动作电流和动作时间，保证有选择性地切断故障回路。

上图中使用类别中的A和B的解释:

断路器A型为非选择性，具有长延时(lset1)、瞬时(lset3）保护;

断路器B型为选择性，具有长延时(lset1)、短延时(lset2)、瞬时(lset3）保护。

上级断路器为B型，下级断路器为A型，这种配合才能有良好的选择性，也就是短路故障发生在下级断路器时，下级跳闸而上级不会跳闸。如果上下级都是非选择性的断路器，那么就会发生上级跳闸而下级不调闸的情况。

举个例子:

下级断路器B的长延时整定值lset1B=250A，瞬时整定值lset3B=2500A;

上级断路器A的长延时整定值lset1A=630A，短延时整定值lset2A=4000A、瞬时整定值lset3A=10000A;

—般选择性断路器多用于馈电干线，通常lset1A比比lset1B大很多。

lset2A整定值应符合: Iset2A≥1.3lset3B=3250，所以lset2A整定为4000A;

如果Iset2A<lset3B，当故障电流达到lset2A值，而小于lset3B时，断路器B就不能瞬时动作，而断路器A经短延时动作，破坏了选择性。1.3是可靠系数，考虑脱扣器动作误差的需要。

lset3A应在满足动作灵敏性前提下，尽量整定的大一些，以免在故障电流很大时导致A和B均瞬时动作，破坏选择性。

上级断路器的短延时时间tset2A>下级断路器的瞬时脱扣时间tset3B。

满足上面的要求，就能满足上下级断路器的选择性，故障出在哪里，哪里的断路器跳闸
